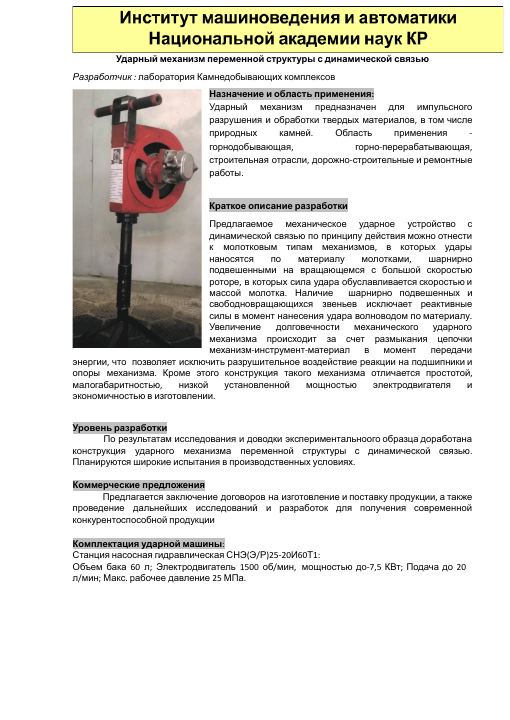

Ударный механизм переменной структуры с динамической связью

Ударный механизм переменной структуры с динамической связью

Разработчик : лаборатория Камнедобывающих комплексов

Назначение и область применения:

Ударный механизм предназначен для импульсного разрушения и обработки твердых материалов, в том числе природных камней. Область применения - горнодобывающая, горно-перерабатывающая, строительная отрасли, дорожно-строительные и ремонтные работы.

Краткое описание разработки

Предлагаемое механическое ударное устройство с динамической связью по принципу действия можно отнести к молотковым типам механизмов, в которых удары наносятся по материалу молотками, шарнирно подвешенными на вращающемся с большой скоростью роторе, в которых сила удара обуславливается скоростью и массой молотка. Наличие шарнирно подвешенных и свободновращающихся звеньев исключает реактивные силы в момент нанесения удара волноводом по материалу. Увеличение долговечности механического ударного механизма происходит за счет размыкания цепочки механизм-инструмент-материал в момент передачи энергии, что позволяет исключить разрушительное воздействие реакции на подшипники и опоры механизма. Кроме этого конструкция такого механизма отличается простотой, малогабаритностью, низкой установленной мощностью электродвигателя и экономичностью в изготовлении.

Уровень разработки

По результатам исследования и доводки экспериментальноого образца доработана конструкция ударного механизма переменной структуры с динамической связью. Планируются широкие испытания в производственных условиях.

Коммерческие предложения

Предлагается заключение договоров на изготовление и поставку продукции, а также проведение дальнейших исследований и разработок для получения современной конкурентоспособной продукции

Комплектация ударной машины:

Станция насосная гидравлическая СНЭ(Э/Р)25-20И60Т1:

Объем бака 60 л; Электродвигатель 1500 об/мин, мощностью до-7,5 КВт; Подача до 20 л/мин; Макс. рабочее давление 25 МПа.

Технические характеристики

Наименование параметра

Ед. изм.

Гидропривод

1

Мощность гидромотора

кВт

0,86

2

Рабочий объем гидромотора

см3

10

3

Номинальное подача, не менее

л/мин

21

4

Давление на выходе номин./макс.

МПа

16/21

5

Частота вращения двигателя

об/мин

3600

6

Частота вращения ротора

об/мин

764

7

Энергия удара

Дж

50

8

Частота ударов

Гц

12,5

9

Масса

кг

17,5

10

Габаритные размеры

мм

785х330х288
