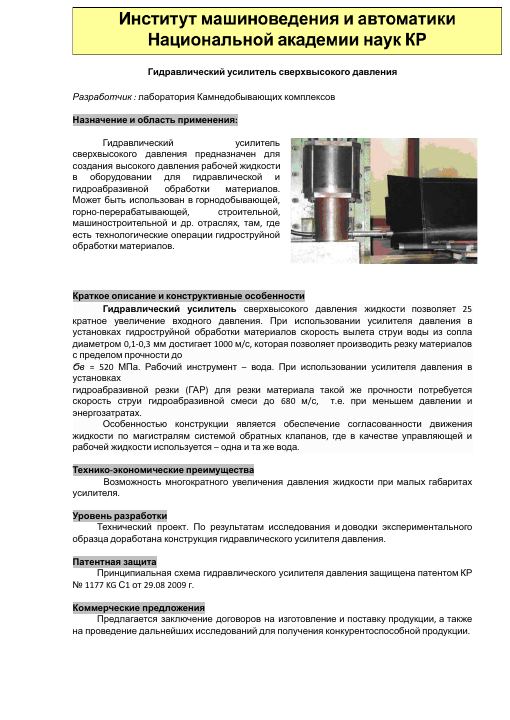

Гидравлический усилитель сверхвысокого давления

Гидравлический усилитель сверхвысокого давления

Разработчик : лаборатория Камнедобывающих комплексов

Назначение и область применения:

Гидравлический усилитель сверхвысокого давления предназначен для создания высокого давления рабочей жидкости в оборудовании для гидравлической и гидроабразивной обработки материалов. Может быть использован в горнодобывающей, горно-перерабатывающей, строительной, машиностроительной и др. отраслях, там, где есть технологические операции гидроструйной обработки материалов.

3

Краткое описание и конструктивные особенности

Гидравлический усилитель сверхвысокого давления жидкости позволяет 25 кратное увеличение входного давления. При использовании усилителя давления в установках гидроструйной обработки материалов скорость вылета струи воды из сопла диаметром 0,1-0,3 мм достигает 1000 м/с, которая позволяет производить резку материалов с пределом прочности до

Ϭв = 520 МПа. Рабочий инструмент – вода. При использовании усилителя давления в установках

гидроабразивной резки (ГАР) для резки материала такой же прочности потребуется скорость струи гидроабразивной смеси до 680 м/с, т.е. при меньшем давлении и энергозатратах.

Особенностью конструкции является обеспечение согласованности движения жидкости по магистралям системой обратных клапанов, где в качестве управляющей и рабочей жидкости используется – одна и та же вода.

Технико-экономические преимущества

Возможность многократного увеличения давления жидкости при малых габаритах усилителя.

Уровень разработки

Технический проект. По результатам исследования и доводки экспериментального образца доработана конструкция гидравлического усилителя давления.

Патентная защита

Принципиальная схема гидравлического усилителя давления защищена патентом КР № 1177 KG С1 от 29.08 2009 г.

Коммерческие предложения

Предлагается заключение договоров на изготовление и поставку продукции, а также на проведение дальнейших исследований для получения конкурентоспособной продукции.

________________

Технические характеристики

Наименование параметра

Ед.

изм.

Значение

1. Область применения

-

Обработка твердых материалов

2. Давление на входе

МПа

20

3. Давление на выходе

МПа

500

4. Рабочая жидкость

-

вода

5. Расход рабочей жидкости

л/мин

2,5 – 7,5

6. Диаметр отверстия сопла

мм

0,1 – 0,3

7. Абразив: гранатовый, кварцевый песок

мм

до 0,8

8. Масса

кг

80

Комплектация:

Электропривод: эл. двигатель электродвигатель асинхронный трехфазный серии 4А200М4У3 мощностью 37 кВт с частотой вращения 1575 об/мин.

Гидропривод: аксиально-поршневой насос марки НАР 63/200 с минимальным давлением 25 МПа, номинальной подачей воды 89 л/мин, мощностью 33,2 кВт.

Контактная информация

720055, г. Бишкек, ул. Скрябина, 23

Телефон: +(996 312) 54-11-13, +(996 312) 54-97-51

E-mail: imash_kg@mail.ru; kdk_318@mail.ru
